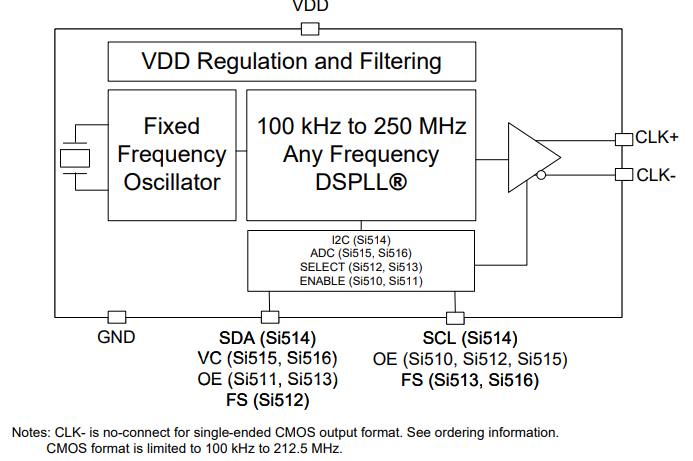

本應用說明提供了將輸出時鐘信號連接到Si51x系列XO和VCXO ic的終止建議，不適用于任何其他Skyworks解決方案設備。Si51x系列的任意頻率XOs, VCXOs大大簡化了當今許多常見信號類型之間的接口任務。輸出兼容單端CMOS或差分信號(LVPECL、LVDS、HCSL)，支持3.3 V、2.5 V、1.8 V多個電壓等級。器件框圖如圖所示。Si510和Si511為單頻xo，輸出使能。Si512和Si513是帶輸出使能的雙頻xo。Si514是一種使用I2C控制的頻率可編程器件。Si515和Si516是VCXOs，具有輸出使能(Si515)或雙頻(Si516)

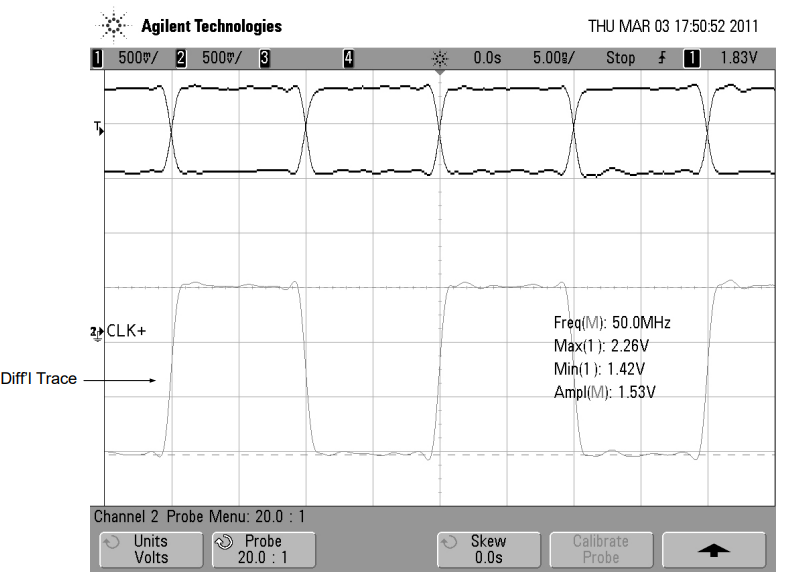

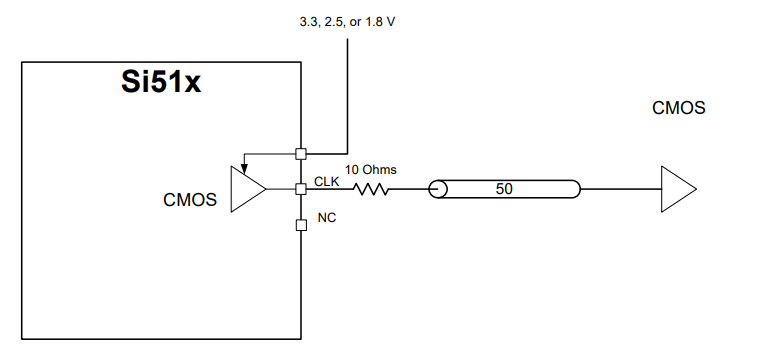

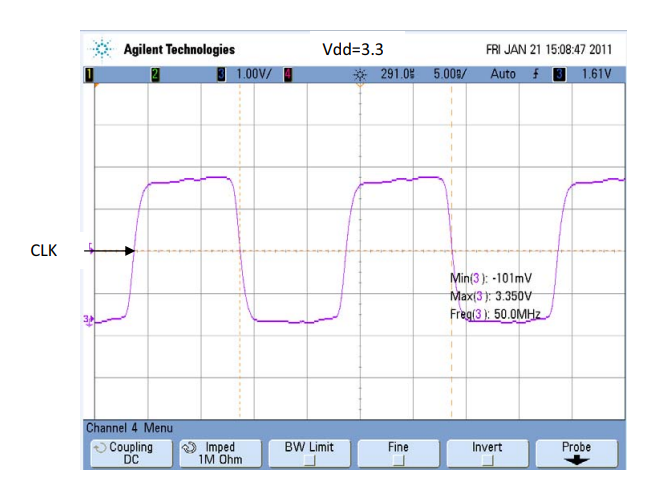

可以訂購Si51x器件，以提供差分或單端(CMOS)輸出。當配置為差分CMOS時，驅動器產生兩個信號，可以配置為同相或互補。輸出格式由訂貨部件類型決定，可以是以下信號類型之一:CMOS、LVPECL、LVDS和HCSL。CMOS輸出驅動器的輸出阻抗約為40。因此，外部Rs串聯電阻為10，為具有50走線的電路板提供最佳端接，如圖所示。如果電路板走線阻抗大于50，則Rs的值應為10加上電路板走線阻抗與50的差值。圖中分別顯示了單、雙同相和雙互補CMOS輸出的示波器波形。

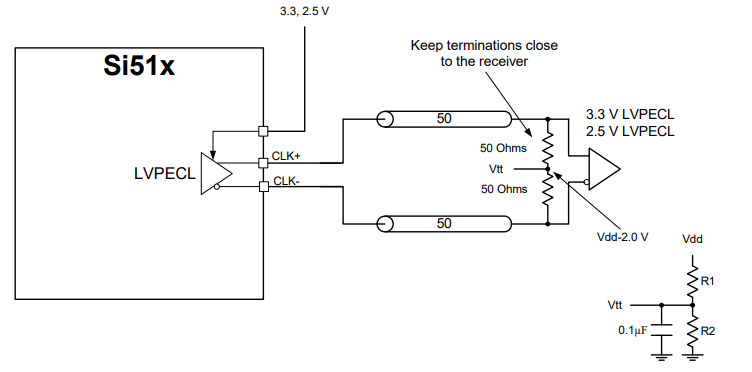

LVPECL驅動程序可以訂購為3.3或2.5 V標準LVPECL模式。輸出驅動器可以是交流耦合或直流耦合到接收器。標準的LVPECL驅動程序支持兩種常用的直流耦合配置。LVPECL驅動器被設計為以50至VDD-2 V終止，如圖所示。VTT可以用一個簡單的分壓器供電，如圖所示。圖中顯示了終止LVPECL的另一種方法，該方法與圖中的終止等效。它提供50個終止到VDD-2.0 V的負載。對于3.3 V LVPECL，使用R1 = 127、R2 = 82.5;對于2.5 V LVPECL，使用R1 = 250 220v 220v, R2 = 62.5 220v。這種類型的終端的唯一缺點是，Thevenin電路消耗額外的功率從VDD電源。圖顯示了3.3 V LVPECL輸出直流耦合50 V到VDD-2.0 V的示波器波形，使用Thevenin等效端接。
