有源晶體振蕩器與無源晶體諧振器的差距
來源：http://www.omrb.cn 作者：泰河電子事業部 2014年10月18
在電子行業中說到晶振大家都認識，但是要分清楚晶振的各大類別就有點難度了，就好比晶振的兩大類別一樣，有源晶振與無源晶振，這兩種類別的晶振其實要去區別也不是很難，只要你按照我以下方式去辨認就可以了。
下面左邊圖片是無源的石英晶體西振器，右邊的是石英晶體振蕩器：
無源晶振，如果是插件的那么就是二個腳，有個別用戶會特別定制三個腳，無論是三個腳的或者是兩個腳的晶體，這些一定是無源石英晶振，在者有些貼片晶振要分別可能就會有點難度了，因為無源貼片晶振與有源的外觀基本差不多，那這又怎么去分別呢？別急，這也不難，有源晶振的左下角都會有一個點做標示，那么這個點有什么作用呢？這個點其實是想告訴使用者，這下面位置的腳位是接地，無源的貼片晶振會不會也有一個點呢？其實無源的貼片晶振也有些一樣會有點的，那這個什么時候怎么區分了呢？其實也不難，只有你把晶振翻過來，看晶振的四個焊接點就知道了，無源的貼片晶振四個腳當中有一個腳是斜邊的，這個斜邊對腳的地方就表示這兩個腳是通電極的，有源的貼片晶振是不會有斜邊的，有以上幾點我們可以簡單的來判斷有源與無源的晶體的差距。

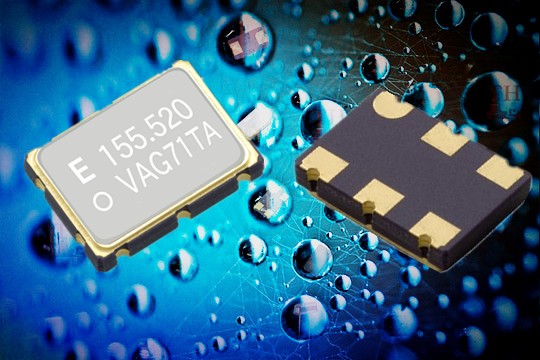

以下這個圖片是石英晶體振蕩器，貼片6個腳的。
石英晶體振蕩器（簡稱晶振）
根據晶振的不同使用要求及特點，通常分為以下幾類：普通晶振、,有源晶振，溫補晶振、壓控晶振、溫控晶振等。安裝晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。 在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對晶振指標的影響降至最低。一、術語解釋

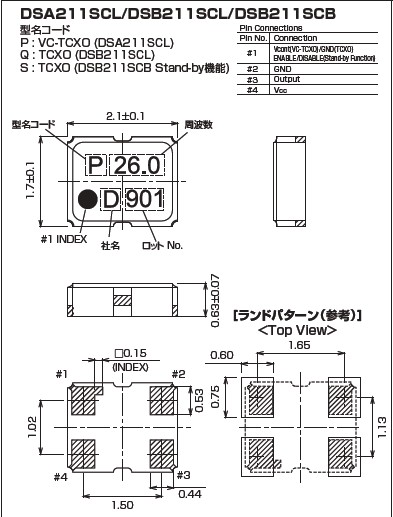

如果圖是TCXO溫補晶振尺寸圖：
1、頻率準確度：在規定條件下，晶振輸出頻率相對于標稱頻率的允許偏離值。常用其相對值表示。
2、頻率穩定度：
2.1[時域表征]
⑴ 在規定條件下，晶振內部元件由于老化而引起的輸出頻率隨時間的漂移。通常用某一時間間隔內的老化頻差的相對值來量度（如日、月或年老化率等）。
⑵ 日穩定度（或稱日波動）：指晶振輸出頻率在24小時內的變化情況。通常用其最大變化的相對值來表示。
2.2[頻域表征]
⑴ 單邊相位噪聲功率譜密度，晶振輸出信號的頻譜中，用偏離載頻f Hz處每Hz帶寬內單邊相位噪聲功率與信號功率之比的分貝（dB）量，可寫作 ￡（f）單位為dB/Hz。
⑵ 頻譜純度：是量度晶振內部噪聲及雜散譜的尺度。通常用單邊噪聲功率譜密度來表示。
3、輸出波形：有正弦波和方波兩種。
4、輸出幅度：在接入額定負載的規定條件下，晶振輸出的均方根值電壓。
5、頻率溫度特性：當環境溫度在規定范圍內按預定方式變化時，晶振的輸出頻率產生的相對變化特性
6、壓控線性度：指壓控晶振輸出頻率與壓控電壓曲線偏離線性的程度。
二、應用指南
根據晶振的不同使用要求及特點，通常分為以下幾類：普通晶振、溫補晶振、壓控晶振、溫控晶振等。安裝晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。
在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對晶振指標的影響降至最低。 AT切型晶體的頻率溫度特性曲線如下：
1、普通晶振（PXO）：是一種沒有采取溫度補償措施的晶體振蕩器，在整個溫度范圍內，晶振的頻率穩定度取決于其內部所用晶體的性能，頻率穩定度在10-5量級，一般用于普通場所作為本振源或中間信號，是晶振中最廉價的產品。
2、溫補晶振（TCXO）：是在晶振內部采取了對晶體頻率溫度特性進行補償，以達到在寬溫溫度范圍內滿足穩定度要求的晶體振蕩器。一般模擬式溫補晶振采用熱敏補償網絡。補償后頻率穩定度在10-7~10-6量級，由于其良好的開機特性、優越的性能價格比及功耗低、體積小、環境適應性較強等多方面優點，因而獲行了廣泛應用。
3、恒溫晶振（OCXO）：采用精密控溫，使電路元件及晶體工作在晶體的零溫度系數點的溫度上。中精度產品頻率穩定度為10-7~10-8，高精度產品頻率穩定度在10-9量級以上。主要用作頻率源或標準信號。
4、壓控晶振（VCXO）：是一種可通過調整外加電壓使晶振輸出頻率隨之改變的石英晶振，主要用于鎖相環路或頻率微調。壓控晶振的頻率控制范圍及線性度主要取決于電路所用變容二極管及晶體參數兩者的組合。
下面左邊圖片是無源的石英晶體西振器，右邊的是石英晶體振蕩器：
無源晶振，如果是插件的那么就是二個腳，有個別用戶會特別定制三個腳，無論是三個腳的或者是兩個腳的晶體，這些一定是無源石英晶振，在者有些貼片晶振要分別可能就會有點難度了，因為無源貼片晶振與有源的外觀基本差不多，那這又怎么去分別呢？別急，這也不難，有源晶振的左下角都會有一個點做標示，那么這個點有什么作用呢？這個點其實是想告訴使用者，這下面位置的腳位是接地，無源的貼片晶振會不會也有一個點呢？其實無源的貼片晶振也有些一樣會有點的，那這個什么時候怎么區分了呢？其實也不難，只有你把晶振翻過來，看晶振的四個焊接點就知道了，無源的貼片晶振四個腳當中有一個腳是斜邊的，這個斜邊對腳的地方就表示這兩個腳是通電極的，有源的貼片晶振是不會有斜邊的，有以上幾點我們可以簡單的來判斷有源與無源的晶體的差距。
以下這個圖片是石英晶體振蕩器，貼片6個腳的。
石英晶體振蕩器（簡稱晶振）
根據晶振的不同使用要求及特點，通常分為以下幾類：普通晶振、,有源晶振，溫補晶振、壓控晶振、溫控晶振等。安裝晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。 在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對晶振指標的影響降至最低。一、術語解釋
如果圖是TCXO溫補晶振尺寸圖：
1、頻率準確度：在規定條件下，晶振輸出頻率相對于標稱頻率的允許偏離值。常用其相對值表示。
2、頻率穩定度：
2.1[時域表征]
⑴ 在規定條件下，晶振內部元件由于老化而引起的輸出頻率隨時間的漂移。通常用某一時間間隔內的老化頻差的相對值來量度（如日、月或年老化率等）。
⑵ 日穩定度（或稱日波動）：指晶振輸出頻率在24小時內的變化情況。通常用其最大變化的相對值來表示。
2.2[頻域表征]
⑴ 單邊相位噪聲功率譜密度，晶振輸出信號的頻譜中，用偏離載頻f Hz處每Hz帶寬內單邊相位噪聲功率與信號功率之比的分貝（dB）量，可寫作 ￡（f）單位為dB/Hz。
⑵ 頻譜純度：是量度晶振內部噪聲及雜散譜的尺度。通常用單邊噪聲功率譜密度來表示。
3、輸出波形：有正弦波和方波兩種。
4、輸出幅度：在接入額定負載的規定條件下，晶振輸出的均方根值電壓。
5、頻率溫度特性：當環境溫度在規定范圍內按預定方式變化時，晶振的輸出頻率產生的相對變化特性
6、壓控線性度：指壓控晶振輸出頻率與壓控電壓曲線偏離線性的程度。
二、應用指南
根據晶振的不同使用要求及特點，通常分為以下幾類：普通晶振、溫補晶振、壓控晶振、溫控晶振等。安裝晶振時，應根據其引腳功能標識與應用電路應連接，避免電源引線與輸出引腳相接輸出。
在測試和使用時所供直流電源應沒有足以影響其準確度的紋波含量，交流電壓應無瞬變過程。測試儀器應有足夠的精度，連線合理布置，將測試及外圍電路對晶振指標的影響降至最低。 AT切型晶體的頻率溫度特性曲線如下：
1、普通晶振（PXO）：是一種沒有采取溫度補償措施的晶體振蕩器，在整個溫度范圍內，晶振的頻率穩定度取決于其內部所用晶體的性能，頻率穩定度在10-5量級，一般用于普通場所作為本振源或中間信號，是晶振中最廉價的產品。
2、溫補晶振（TCXO）：是在晶振內部采取了對晶體頻率溫度特性進行補償，以達到在寬溫溫度范圍內滿足穩定度要求的晶體振蕩器。一般模擬式溫補晶振采用熱敏補償網絡。補償后頻率穩定度在10-7~10-6量級，由于其良好的開機特性、優越的性能價格比及功耗低、體積小、環境適應性較強等多方面優點，因而獲行了廣泛應用。
3、恒溫晶振（OCXO）：采用精密控溫，使電路元件及晶體工作在晶體的零溫度系數點的溫度上。中精度產品頻率穩定度為10-7~10-8，高精度產品頻率穩定度在10-9量級以上。主要用作頻率源或標準信號。
4、壓控晶振（VCXO）：是一種可通過調整外加電壓使晶振輸出頻率隨之改變的石英晶振，主要用于鎖相環路或頻率微調。壓控晶振的頻率控制范圍及線性度主要取決于電路所用變容二極管及晶體參數兩者的組合。
