構建拉隆振蕩器CO4302-40.000-T-EXT-TR關鍵點在哪里?拉隆公司是一家有著非常豐富經驗的供應商，拉隆公司推出編碼CO4302-40.000-T-EXT-TR是一款7050mm的時鐘晶體振蕩器，經過長期的研究開發人員會遇到一個問題,即是振動夸克還是石英振蕩器。應考慮各種邊界條件,如空間要求, 滿足頻率穩定性、部件成本和開發成本。使用振動石英,開發人員原則上可以自己構建自己的振蕩器電路。為什么設計這種振蕩器電路?那么,振蕩器是否經常被用作簡單應用中的時鐘引擎?或者在某些情況下, 微控制器已經與內部有源組件允許使用石英? 原因在于不僅需要頻率穩定性。定義的振動行為和運行安全性 整個溫度范圍往往更重要。

在石英中,需要一定的努力才能使 電路適應石英,并確保安全運行。對于小批量,無論如何。 更便宜,節省了增加的開發成本,而不是石英,更昂貴的有源振蕩器使用。使用振蕩器時,消除了調整石英所需的組件 這樣可以節省PCB上的空間。振蕩器很容易獲得,例如在SMD結構中 尺寸7x5mm或更小在微控制器的數據表中,您可以找到有關外部振蕩器的信息將連接。僅對于非常大的數量,當振蕩器尚未在內部存在于組件上的IC中時,如果空間是足夠的, 它是經濟上有意義的, 通過單個構件和一個石英自己建造振蕩器.構建拉隆振蕩器CO4302-40.000-T-EXT-TR關鍵點在哪里?

元器件詳情	包裝	Oscillator Type	Operating Frequency	Frequency Stability	Supply Voltage	Operating Temp Range
	卷盤		50MHz	±50ppm	3.3V	-10°C to +70°C
CO2016-50.000-3.3-50-T-TR
Raltron
CO2016 系列 2 x 1.6 mm 50 MHz 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器
	卷盤		25MHz	±20ppm	3.3V	-40°C to +85°C
CO4302-25.000-EXT-T-T
Raltron
CO4 Series 25 MHz 3.3 V ±20 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
	卷盤		40MHz	±20ppm	3.3V	-40°C to +85°C

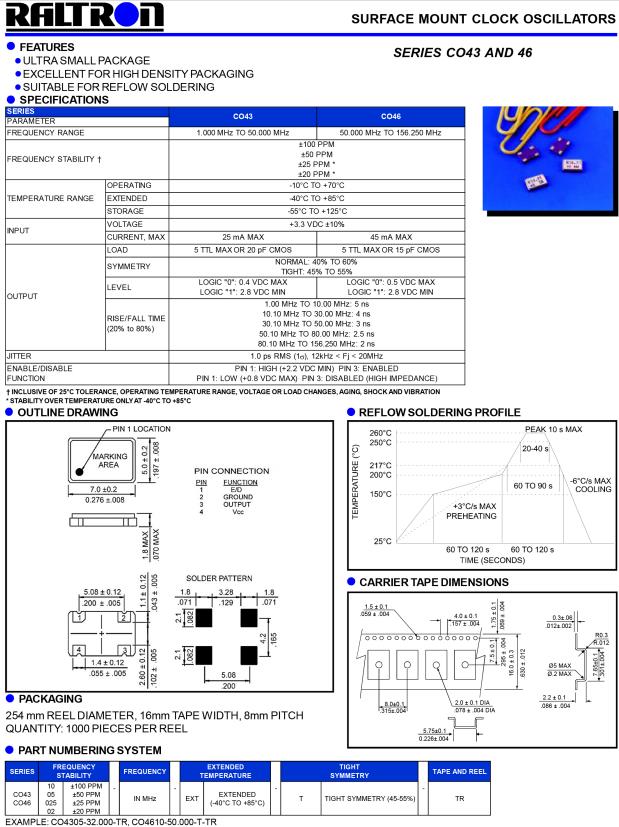

CO4302-40.000-T-EXT-TR
Raltron
CO43 系列 40 MHz ±20 ppm -40 至 +85°C 嚴格對稱 標準貼裝 時鐘 振蕩器
	卷盤		11.184MHz	±25ppm	3.3V	-20°C to +70°C
CO43025-11.184-TR
Raltron
CO43025 系列 11.184 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 振蕩器
	卷盤		12.96MHz	±25ppm	3.3V	-10°C to +70°C
CO43025-12.960-TR
Raltron
CO43025 系列 12.960 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 振蕩器
	盒裝		14.3182MHz	±25ppm	3.3V	-10°C to +70°C
CO43025-14.31818-T
Raltron
CO43025 系列 14.31818 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 振蕩器
	卷盤		14.3182MHz	±25ppm	3.3V	-20°C to +70°C
CO43025-14.31818-T-TR
Raltron
CO4 Series 14.31818 MHz 3.3 V ±25 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
	卷盤		16.384MHz	±25ppm	3.3V	-20°C to +70°C
CO43025-16.384-T-TR
Raltron
CO43025 系列 16.384 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 振蕩器
	卷盤		20MHz	±25ppm	3.3V	-40°C to +85°C
CO43025-20.000-EXT-T-TR
Raltron
CO43025 系列 20 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 擴展型 振蕩器
	卷盤		24.576MHz	±25ppm	3.3V	-10°C to +70°C
CO43025-24.576-T-TR
Raltron
CO43 Series 24.576 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
	卷盤		24.704MHz	±25ppm	3.3V	-40°C to +85°C
CO43025-24.704-EXT-T
Raltron
CO43 Series 24.704 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
	卷盤		25MHz	±25ppm	3.3V	-10°C to +70°C
CO43025-25.000-T-TR
Raltron
CO43 Series 25 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
	卷盤
CO43025-32.000-EXT-T-TR
Raltron
CO4 Series 32 MHz 3.3 V ±25 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
	卷盤		25MHz	±25ppm	3.3V	-40°C to +85°C
CO43025S-25.000-EXT-TR
Raltron
CO43025 系列 25 MHz 薄型 5 X 7 mm 3.3 V 25 PPM 表面貼裝 擴展型 振蕩器
	卷盤		27MHz	±25ppm	3.3V	-20°C to +70°C
CO43025S-27.000-T-TR- L30
Raltron歐美晶振
CO43 Series 27 MHz 7 x 5 mm 3.3 V ±25 ppm Surface Mount Clock Oscillator
	卷盤		1.8432MHz	±50ppm	3.3V	-10°C to +70°C
CO4305-1.8432MHZ-T
Raltron
CO43 Series 1.8432 MHz 7 x 5 mm 3.3 V ±50 ppm Surface Mount Clock Oscillator
	卷盤		10MHz	±50ppm	3.3V	-20°C to +70°C
CO4305-10.000-T-TR
Raltron
CO4 Series 10 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
	卷盤		11.0592MHz	±50ppm	3.3V	-20°C to +70°C
CO4305-11.0592MHZ-T
Raltron
CO4 Series 11.0592 MHz 3.3 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
	剪切卷帶		11.2896MHz	±50ppm	3.3V	-40°C to +85°C
CO4305-11.2896-EXT-T-TR
Raltron
CO43 Series 11.2896 MHz ±50 ppm -40 to +85°C Tight Symmetry SMT Clock Oscillator
	卷盤		16MHz	±50ppm	3.3V	-20°C to +70°C
CO4305-16.000-EXT-TR
Raltron
C043 系列 16 MHz ± 50 ppm 7 x 5 mm 3.3 V 表面貼裝 時鐘振蕩器
	卷盤		2.048MHz	±50ppm	3.3V	-20°C to +70°C
CO4305-2.048-T-TR
Raltron
CO43 系列 2.048 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝 時鐘振蕩器

振動石英是最好的選擇
使用石英在大批量時具有成本優勢。通常含有微控制器已經是一個有源組件,允許使用石英和幾個無源組件配置一個石英晶體振蕩器。IC制造商的用戶信息提供了一些電路的基本信息,但經常忽略重要的細節,如允許的石英載荷或石英外圍的適當尺寸。
從大約40MHz開始,通常使用Oberton石英。這些都需要技術預防措施,以阻止在基座上的膨脹。與奧伯頓石英電路應特別小心尺寸并在其操作行為中進行檢查。

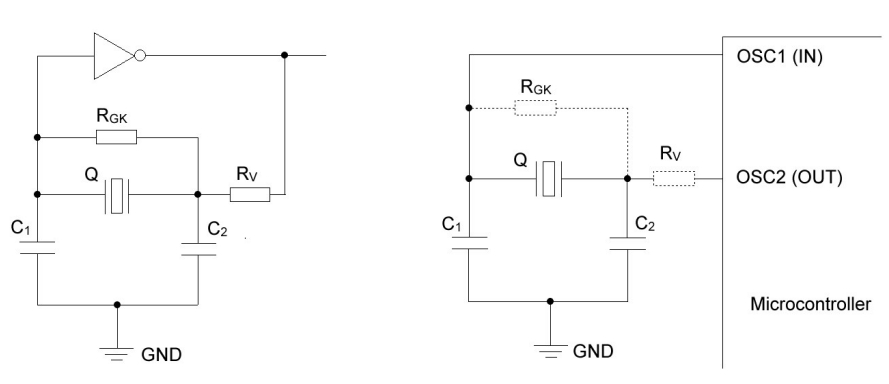

PierceOszillator電路 返回 逆變器。 右:Inverter 微控制器
這種配置最常見。在圖2(上方的下一頁)中,左側是基本配置。 看到,而不是逆變器,也可以用一個簡單的晶體管來實現相位移 從180度,并得到加強。對于額外的180°,反饋網絡必須提供石英晶振與兩個電容器C1和C2和一個RV電阻一起組成?？偟膩?lái)說,它可以達到360°。 與適當?shù)脑鲆嬉黄饾M足振動條件。
對于微控制器,通常已經包括用于這些皮爾斯振蕩器電路的逆變器。 此外,這使得將振蕩器連接到OSC1而不是石英非常容易,并使OSC2保持開放。
電阻RV可以,例如,作為逆變器的輸出阻抗和/或作為集成電阻。 包括微控制器。這同樣適用于高阻抗RGK,它設置直流工作點。 不幸的是,半導體制造商對此幾乎沒有提供任何信息。
