晶振是一種頻率元器件，參數繁多，除了頻率范圍，還要清楚其精度和負載，體積，溫度范圍等系列參數。
1，而在晶振規格書里面我們?？吹降腃L代表什么了？CL是指制作石英振蕩器加進去的負載電容，所以當用到振蕩器的時候就要用到相等的容抗，這樣子振蕩頻率才會準確。單位通常都是PF。32.768K晶振系列的負載電容常見的有12.5PF，6PF,9PF等。MHZ系列的石英晶振常見的負載電容有12PF,15PF，20PF,22PF等。
2，那么規格書中單位是PPM的又代表什么了。PPM是Part Per Million的縮寫，其意指百萬分之的頻率跳動值；用實際的頻率減目的頻率再除以目的頻率，且將小數點向前移動6位數即正確的PPM值。之前晶振最新行情中的文章提到過知道晶振的精度值如何求出時間誤差。那么在我們知道實際頻率和目的頻率的情況，我們?nèi)绾嗡愠鯬PM值。泰河電子和大家分享這個技術知識，覺得有用就收藏我們的網頁吧。
例如：目的頻率是25.000000MHZ，實際頻率是25.000015。簡單求出精度PPM，帶入上面說到的公式就可以輕松求出PPM。（25.000015-25.000000）/25.000000=0.0000006.將小數點向前移動六位數，得出0.6PPM。2PPM以下最常見的晶振數有源晶振較多。有源晶振市場上用到的溫補晶振也是最為較多的。無源晶振中精度最高做到5PPM。部分要求嚴格的產品，泰河電子可接受訂做。詳情需要和業務部聯系。無源貼片晶振精度最常用的為10PPM,20PPM,30PPM。而插件晶振中精度較高的為5PPM。不過市場上常規的都是用20PPM。
3，為什么外表堅硬的石英晶振屬于易碎元器件了。
當快遞過來收貨的時候，我們都會提醒業務員，此物品為易碎物品，需要貼上易碎的標簽。為什么表面看上去堅硬的石英晶振，反而屬于易碎產品了呢？因?yàn)榫д衲苷＿\(yùn)行工作，取

決于內部的水晶芯片。晶振自身晶片厚度比較薄。以25MHZ的貼片晶振為例，它內部的芯片厚度約0.0668mm。若是晶振從高空掉落，或者是直接摔在地上，內部的芯片很容破損，導致晶振無法正常運行。因此在焊接時候，千萬要注意手中的晶振，不要輕易掉落。
4，為什么要采用水晶振動子來制作石英振蕩器。
因?yàn)槠浔旧硭a(chǎn)生的振蕩頻率，相對其他振蕩元件來的準確和穩定一些，而且容易設計及線路簡單是它的最大優點。

5.頻率范圍在MHZ和數百M(fèi)HZ的石英晶振都是采用什么樣的切割方式。

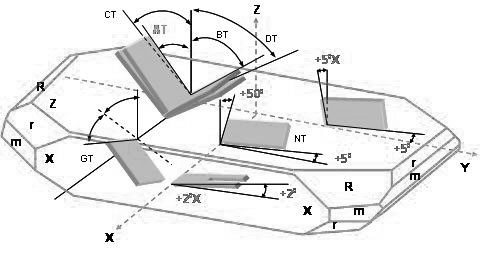

根據不同的應用領域以及工作溫度需求，也有了很多許多不同的石英切割角度分類。例如AT-,BT-,CT-,NT,GT....等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. 在各種不同種類的切割角度方式中, AT角度切割的石英芯片適用在數MHz到數佰MHz的頻率范圍,是石英芯片應用范圍最廣范及使用數量最多的一種切割應用方式.
